2XL-3200 雷射切割機
雷射切割系統 2XL-3200 大還不夠大！
2XL-3200 雷射切割機

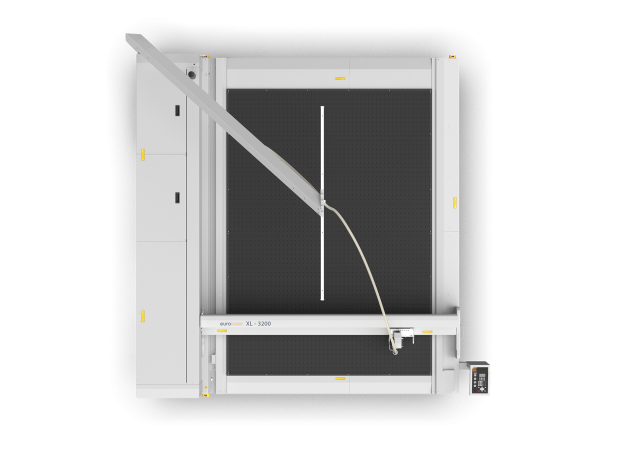

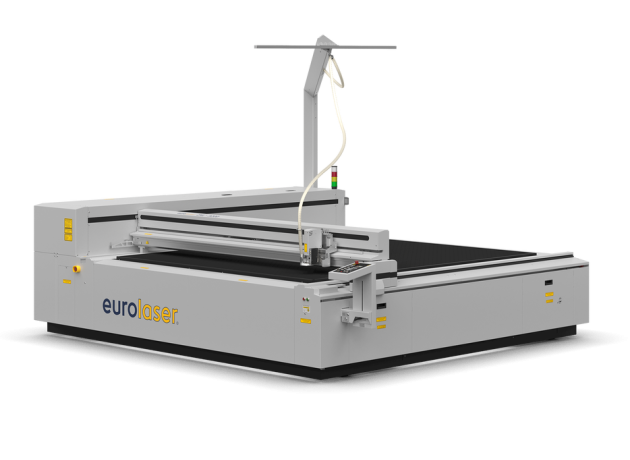

2XL-3200雷射切割系統是eurolaser雷射切割機系列中尺寸最大的機型之一。其工作面積為2740 x 3200mm（107.9英吋 x 126英吋），可精確切割和雕刻大型材料。非接觸式雷射切割不會在材料上造成任何凸起，並從一開始就保證了精細的切割效果。
產品特色description
EuroLaser LaserScout POSITION 相機辨識系統技術型錄 - 選購配件
LaserScout POSITION 高階相機視覺辨識與精準對位系統
LaserScout POSITION Optical Recognition & Dynamic Contour Alignment DatasheetPOSITION Vision Intelligence Optical Contour Scanning Material Distortion Compensation Closed-Loop Quality Control Automated Reference Detection
專用於印刷材料與參考輪廓偵測 自動將加工路徑與輪廓對齊 確保沿著印刷線執行極致精確的切割，為每種材料加工注入最高的精度與品質。
動態材質幾何失真補償演算法 完美克服物料拉伸、收縮與變形 光學系統自動即時計算二維應變矩陣，完美修正柔性、紡織或塑料基材的物理畸變。
相機硬體模組協同閉環控制 極小化設定時間並加速處理 高度自動化的對準控制大幅拉高整體製程可靠性，靈活相容複雜而嚴苛的設計文件。
Optical Alignment & Precision
沿印刷輪廓執行極致精密切割 POSITION 軟體能深度驅動原廠高階攝影機硬體，利用先進的光學辨識（OCR）與特徵對齊技術。系統能在高速移動下，鎖定印刷物料表面的精確邊緣線，實現分毫不差的追隨切割。
基於設定參考點的物料自動偵測 完全擺脫傳統人工手動對焦與尋邊的低效。系統會根據預先設定好的幾何參考點（Registration Marks），自動擷取基材在工作台上的三維實體位置與擺放角度，自動完成座標系變換。
Material Distortion Correction
補償材料收縮、拉伸與物理變形 在紡織、皮革或薄膜加工中，材料極易因印刷張力或環境濕度發生形變。POSITION 內建頂級的非線性失真校正演算法，能精確運算出拉伸與收縮量，動態修正雷射軌跡，保證工藝良率。
自動化對準控制，拉高製程可靠性 透過將機器的機械軸反饋與相機的視覺訊號組成閉環控制，系統的對準動作全自動化執行。有效杜絕因人為視覺疲勞引起的對位偏差，全方位拉高長週期、大批量連續加工的系統可靠度。
Contour Matching & Quality Assurance
高階相機掃描與圖形模式匹配 整合大數據幾何模式匹配功能（Pattern Matching）。相機高速掃描大範圍工作區域，不僅能辨識單點，更能對複雜的紋理、材料圖案進行全局圖像配對，即便是複雜設計也能輕鬆應對。
極速縮短前置設定，為企業爭取交期 該模組通過極致簡化的圖形工程介面與自動找邊邏輯，大幅度節省了每批次物料更換時的機台手動調試時間。加速整個印後或裁切處理流程，讓產線的日吞吐量實現爆發式增長。
目標數據與實際數據之精確輪廓比對 軟體在加工前與加工中，會將既有的 CAD 設計目標數據（CAD Target）與現場相機實際拍到的幾何數據（Actual Contour）進行實時數學比對，產出精準的品質分析報告，為頂規製造保駕護航。
工業雷射切割製程優化 LaserScout TOUCH&GO TOUCH&GO 可自動執行雷射切割流程，並以直覺的方式引導操作員完成所有工作步驟。軟體使用預先準備好的數據，無需深入的技術知識即可快速上手。可視化的使用者引導提高了流程可靠性，最大限度地減少了錯誤，並確保了流暢的操作——是中大型批量生產的理想之選。 TOUCH &GO 可根據客戶需求進行個性化定制，使雷射切割機的操作變得格外輕鬆高效。 這是 eurolaser 的 LaserScout TOUCH&GO 軟體模組的圖標，該模組用於自動化雷射切割控制，並帶有可視化用戶指導——非常適合批量生產 and 直觀操作。 LaserScout TOUCH&GO 的優勢 直覺的使用者引導帶來最高的流程可靠性。 可依客戶個人化需求客製化螢幕介面。 由於有詳細的步驟說明，操作幾乎不會出錯。 由於配備了視覺輔助工具，因此非常適合訓練不足的人員使用。 可以透過工作準備工作集中控制和存取製程參數。 支援多個系統並行運行。 可透過觸控螢幕或滑鼠靈活操作。 與其他自動化解決方案相容，以實現最高效率。
材質應用Material
規格技術SPECIFICATION
EuroLaser 2XL-3200 雷射切割系統
Mega-Format Technical Datasheet & Heavy Industrial SpecificationsHigh-Power CO2 Laser Mega-Wide Workspace Heavy Production Class
有效工作區域 (寬 x 長) 2,740 x 3,200 毫米 (mm) 107.8" x 125.9" 吋 (極致巨幅與縱深視野)
機體最大容許進料寬度 (貫通廊道) 2,820 毫米 (mm) 111.0" 吋超寬幅原捲材料或特重工業板材直通相容
Laser & Optical Performance
雷射光源類型 CO₂ 二氧化碳雷射器 專為極限規格之非金屬基材（如重工業級特厚壓克力、巨型建築木質複合大原板、高密度工程塑料、全幅寬特種工業/航太紡織捲料、隔音吸音複材）提供具備絕對公信力的清爽切削截面。
頂規雷射輸出功率配置範圍 60 瓦 至 650 瓦 (60 - 650W) 本系統最高支援達 650W 的強悍工業功率，將超寬幅厚板的切透速度與極限厚度推向全新境界，為全天候不間斷的自動化量產產線提供核心驅動力。
Z 軸加工淨空高度 (Material Clearance) 58 - 80 毫米 (mm) 加高型進料淨空設計，專為重型厚料、瓦楞複材或高起伏工件預留寬裕的動態調焦與安全防撞空間。 註：此數值代表聚焦鏡下緣至材料表面間的調焦空間，不包含加工台下方安裝的材料載體（如專用針床、蜂巢板或工業刀條）之厚度。
Motion Control & Physical Scale
系統最高加工運作速度 1 - 1,414 毫米/秒 (mm/s) 步進精度控制：高階多軸運動控制系統，驅動系統支援以 1 毫米 (mm) 為步進單位的階梯式精密速度微調。
動態極限加速度 最大值 9.1 公尺/秒² (m/s²) 英制規格換算：358 英吋/秒² (ips²) 針對全機橫向跨度接近 4.5 米的超巨型重型龍門橫樑進行了剛性穩態動力修正，確保在高速度插補切割複雜幾何銳角、圓弧曲線時，全機兼具無失步、高抗震的極致穩健表現。
全機外觀尺寸 (寬 x 長 x 高) 4,460 x 3,940 x 1,600 毫米 (mm) 英制尺寸：175.5" x 155.1" x 62.9" 吋 廠房整地提示：此為超巨型重製程工業設備（機寬近 4.5米），規劃裝機佈局時請務必在設備四周嚴格預留標準的日常廠務維護、安全操作以及重型進出料與起重起吊通道。
