F.0100-ir
超短脈衝雷射雕刻機
F.0100-ir
超短脈衝雷射雕刻
當需要深黑色、無反光且極為均勻清晰的雷射雕刻標記時，超短脈衝雷射是首選。因此，脈衝長度在皮秒和飛秒範圍內的標記雷射是醫療技術中首選的解決方案。憑藉其靈活性，它也廣泛適用於汽車與電子產業的各種應用。
當需要深黑色、無反光且極為均勻清晰的雷射雕刻標記時，超短脈衝雷射是首選。因此，脈衝長度在皮秒和飛秒範圍內的標記雷射是醫療技術中首選的解決方案。憑藉其靈活性，它也廣泛適用於汽車與電子產業的各種應用。
- 超黑且耐用清晰可辨且耐腐蝕
- 超快且高品質皮秒和飛秒級脈衝
- 靈活整合系統視覺解決方案便捷整合
產品特色description
直接零件雷射雕刻標記 (DPM)
超短脈衝雷射雕刻系統
當需要深黑色、無反射且極其均勻清晰的雷射雕刻標記時，超短脈衝雷射是首選解決方案。
超短脈衝雷射有哪些特色？
技術能夠實現深黑無反射、極其耐用且對材料極其均勻清晰的雷射雕刻標記：它能形成極其深黑色標記，同時又不會對材料造成任何傷害！由於採用了極短脈衝和高脈衝能量的雷射雕刻標記方式，幾乎不會產生熱量，因此也被稱為「冷加工」。各種金屬、難加工塑膠、熱敏材料和易損產品都能透過這種方式高效可靠地進行雷射雕刻標記。
醫療技術：無腐蝕黑色雷射雕刻標記

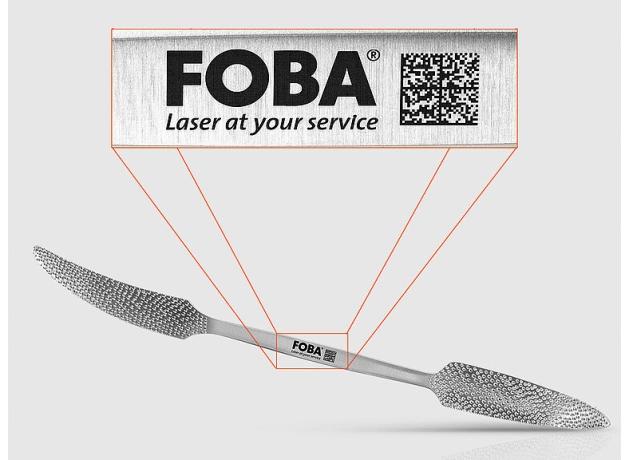

超短脈衝雷射的一個典型應用是醫療技術中的所謂「黑色標記」：例如將 UDI 代碼可靠且溫和地應用於手術儀器，使其即使在鈍化等進一步加工步驟之後，也能保持無腐蝕性和最佳清晰度。
多元產業與高效優勢
憑藉其極高的靈活性，它也非常適合汽車和電子行業的各種應用。超短脈衝雷射高效且經濟的關鍵因素在於其高雕刻速度、靈活性、可整合的視覺系統和空氣冷卻。

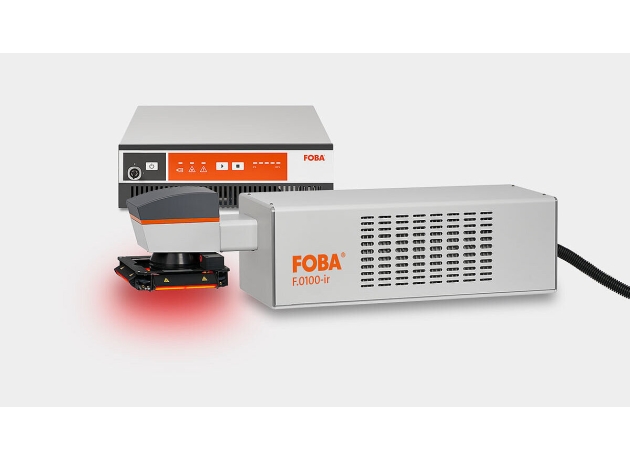

✨ 旗艦亮點：FOBA F.0100-ir
F.0100-ir 超短脈衝雷射完美具備上述所有高效特性。此外，它還擁有一項獨特優勢：可在飛秒（fs）和皮秒（ps）範圍內連續調整脈衝寬度，提供前所未有的微精細加工彈性。
了解超短脈衝雷射的優點及其獨特之處！
材質應用Material
規格技術SPECIFICATION
FOBA F.0100-ir
超短脈衝光纖雷射雕刻系統 (飛秒 / 皮秒級微精細加工)
飛秒級冷加工 | 23μm 極細線寬
雷射光源與核心光學技術參數 (Laser Source & Optics)
| 雷射類型 | 光纖超短脈衝雷射器 (Ultra-short Pulsed Fiber Laser)，極致抑制熱效應的「冷加工」技術 |
|---|---|
| 輸出功率 / 波長 | 10 瓦 (W) | 中心波長 1030 奈米 (nm) |
| 可調脈衝寬度 | 400 fs – 4 ps（可於飛秒至皮秒範圍間彈性調節） |
| 最高脈衝能量 | 可達 100 微焦耳 (μJ) |
| 光束品質 M² | < 1.2（極佳的高品質單模光束產出） |
| 基礎聚焦線寬 | 23 微米 (μm) 起（高度取決於實際配置之聚焦光學元件） |
| 雷射安全等級 | Class 4（符合 IEC 60825-1 國際標準） |
⚠️ Class 4 超短脈衝雷射輻射安全警告
本設備發射高能量密度的不可見光超短脈衝雷射。由於脈衝時間極短（飛秒/皮秒級），峰值功率極高，其直射、反射或漫反射光束均會對人眼角膜、視網膜及皮膚組織造成即時且永久性的嚴重灼傷與破壞。未整合於 Class 1 全封閉工作站前，操作區域內所有人員必須強制佩戴符合 1030nm 波段防護標準的專業雷射安全防護眼鏡。
雕刻特徵與範圍 (Marking Characteristics)
| 標準雕刻頭 | CP-10（配備三種精密聚焦鏡頭，焦距支援 f = 100 毫米 / 160 毫米 / 254 毫米） |
|---|---|
| 雕刻區域字段 * | 提供多種視場尺寸，實測數據如下： • 搭配 f = 100 mm 鏡頭： [MarkUS 軟體] 50.97 x 50.97 mm2 | [FOBA Go 軟體] 58.18 x 105.74 mm2 • 搭配 f = 254 mm 鏡頭： [MarkUS 軟體] 138.47 x 138.47 mm2 | [FOBA Go 軟體] 172.66 x 231.11 mm2 |
| 雕刻加工速度 * | 直線運動最高速度可達 6,000 毫米/秒，或最高 700 個字元/秒 (chars/sec) |
套裝軟體與通訊介面 (Software & Connectivity)
| 使用者操作介面 | FOBA MarkUS 專業級 PC 端雷射雕刻軟體 FOBA Go 輕量化網頁式跨平台觸控軟體 |
|---|---|
| 支援工業通訊協定 | TCP/IP、Profibus、PROFINET、EtherCAT、EtherNet/IP 總線整合控制 |
供應需求與環境規格 (Utility & Physical Data)
| 電力要求 | L/N/PE 110 – 240 VAC, 50/60 Hz（全球寬電壓相容） |
|---|---|
| 耗電量 | 典型運作值為 400 瓦 (W) |
| IP防護等級 | 雕刻頭模組（雷射頭）：IP21 | 雷射控制模組：IP20 | 電力模組：IP21 |
| 冷卻系統 | 全汽冷式 (Air-cooled) |
| 工作環境溫度 | 穩定運作範圍：15 – 32 °C (59 – 89.6 °F) |
| 工作環境濕度 | 處於無冷凝狀態下： • 溫度最高 20 °C (68 °F)時為 90% | • 溫度最高 30 °C (86 °F)時為 30% |
| 系統組件重量 | 雕刻頭模組（雷射頭）：約 55 公斤 ** 雷射控制模組：約 18 公斤 電力模組（主控箱）：約 11 公斤 |
供貨範圍與選配功能 (Scope & Premium Options)
👁️ 智慧型視覺對準系統
智慧雕刻定位（IMP）技術：
高精度 CCD 相機可完整整合於雕刻系統中，用於自動精確檢測工件擺放位置或待加工微小區域，並即時自動校正補償雕刻、微雕刻與微精細表面的加工路徑。
🛠️ 硬體擴充與指示選件
- 紅色雷射指示器： 支援將待標記內容以可見紅光預先投影至工件表面，方便進行對焦、定位校對與範圍預覽。
- 多款精密 F-Theta 聚焦鏡頭配件。
- 工業級微粒與高煙霧排氣抽濾裝置。
* 實際的最高加工速度與雕刻面積表現，會高度取決於特定工件材料（如晶圓、藍寶石、特殊醫用塑料）、表面特性及實際應用的工業整合環境。
** 重量數據是在不使用/未安裝 F-Theta 鏡頭時的雕刻單元基礎實體重量。
** 重量數據是在不使用/未安裝 F-Theta 鏡頭時的雕刻單元基礎實體重量。
