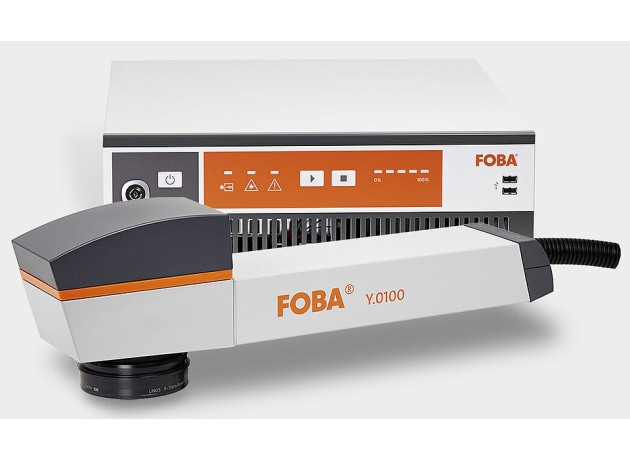

csm_Y.0100-MU-SU-shad-long_a3c78d2814

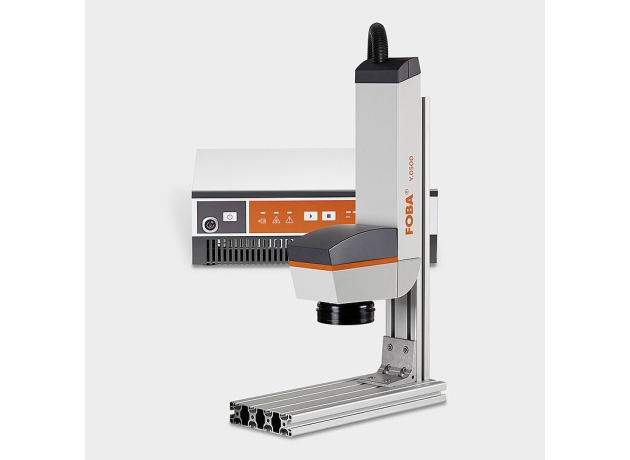

csm_Y.0500-MU-SU-shad_1a2585dea0

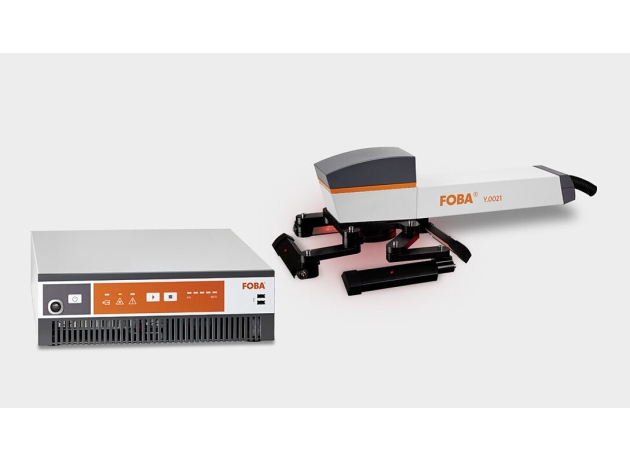

csm_Y.0021-IMPold-shad-long_869eeb70cb
Y.0XXX
Y系列 光纖雷射雕刻機

Y.0XXX

工業零件雕刻的理想解決方案，廣泛應用於各類金屬與塑膠加工產業。無論是汽車製造、醫療設備、航天技術或電子產品領域，皆能對零件與產品進行精確、高效率的直接雷射雕刻標記。
光纖雷射穩定且高精度地雷射雕刻標記多種內容，包括二維調碼（QR Code）、DMC／DataMatrix 碼、條碼、英數字元、標誌與文字，滿足各式工業識別需求
  • 高精度 高性能廣泛應用各種材質
  • 效益高的生產方式自動光學驗證和確認
  • 靈活統整模組化結構,高的靈活性
半導體與3C電子產品 個性化客製化與禮品 Personalization 工業與製造業 Industrial marking 醫療技術器械 汽車工業 包裝印刷 塑膠加工 工具,金屬與模具雕刻 智慧工廠與工業4.0

產品特色description



FOBA Y系列 高性能光纖雷射雕刻機

工業零件直接雷射雕刻的理想選擇。廣泛應用於全球金屬與塑膠加工行業，針對特定應用進行光學、速度與精度的最佳化校準，實現極致的高效加工。

一個模組平台，8 種雷射光源

Y 系列採用頂級的模組化結構，在同一個平台上可選配 8 種不同的光纖雷射光源，全面涵蓋了各種功率和脈衝寬度範圍。這種高靈活性使其不論是整合到現有生產線中，還是作為獨立系統運作，都能輕鬆適配。

8種雷射光源 靈活脈衝寬度 獨立/線體整合

全方位涵蓋的雕刻應用

能夠可靠、高精度地在各式材料上雷射雕刻標記各種類型的複雜代碼、文字或圖案。

汽車製造 醫療器材 航天科技技術 電子產品
二維碼 DMC / DataMatrix碼 條碼 商標圖形

核心優勢 (Benefits)

PRECISION

高精度

透過將可選配的進階視覺系統直接整合於雷射雕刻頭模組中。雷射雕刻頭自帶「眼睛」，可實現超乎想像的精準加工對齊與雕刻區域校準。

COST-EFFECTIVE

成本效益高的生產方式

透過內建視覺系統提供的自動化光學驗證（Verification）與確認（Validation）步驟，在加工前後即時把關，有效防止錯誤雷射雕刻標記，大幅減少材料浪費，實現零缺陷的高品質雕刻與可靠流程。

FLEXIBILITY

靈活的配置與輕鬆整合

受惠於卓越的模組化平台設計，不僅能依據具體應用需求配置雕刻速度、品質和精度的最佳參數，更能無縫相容、輕鬆嵌入自動化生產線或獨立工作站中。

材質應用Material

Bremsscheibe-Y1000
Buchsenleiste-Y-Laser
csm_Connector-strip-orange-black-Y_2c63a472be
DayNight-Kippschalter-Y0201-DN
Door-handle-Titus-Y0200xs
Pushbutton-PC-Titus-Y0200-xs
csm_DayNight-Button-Y0201-DN_c742c29324
csm_alu-blau_7f409c889e

規格技術SPECIFICATION



FOBA Y.0100 — Y.0500 系列

工業級脈衝式光纖雷射雕刻雕刻機家族

10W - 50W 平台化配置

雷射雕刻特徵 (Marking Characteristics)

標準雕刻頭CP10（選備多種精密光學聚焦鏡頭，焦距支援 f = 100 / 163 / 254 / 420 毫米）
雕刻區域 (Field) *聚焦鏡頭可選購多種視場範圍：
• 最小聚焦鏡：60 x 76 毫米 2（搭配 f = 100 mm 鏡頭）
• 最大聚焦鏡：315 x 368 毫米 2（搭配 f = 420 mm 鏡頭）
雕刻速度 *• 常規最高速度：可達 每秒 1,000 個字元 (chars/sec)
• 開啟 High-S（高速度調諧模式）：最高可飆升至 每秒 1,200 個字元

雷射光源與型號功率對比 (Laser Source & Power Models)

雷射類型脈衝式光纖雷射（Yb Fiber Laser），中心波長 1064 奈米 (nm)
型號與輸出功率Y.0100 10 瓦 (W)
Y.0200 20 瓦 (W)
Y.0201 20 瓦 (W) [超輕量緊湊雕刻單元]
Y.0300 30 瓦 (W)
Y.0500 50 瓦 (W) [高能重載加工機型]
脈衝頻率具備多種脈衝頻率範圍（可根據雕刻深度、材質與表面質地靈活切換）
雷射安全等級Class 4（符合 DIN EN 60825-1:2014 標準）
⚠️ Class 4 雷射輻射安全說明

本系列全機型皆搭載高功率、不可見之 1064nm 近紅外光雷射，直射或其反射、漫射光均會對人體眼睛及皮膚造成嚴重且不可逆的灼傷。在非封閉工作站操作時，所有人員必須配戴符合該波段防護認證的專用雷射安全護目鏡。

軟體介面與通訊協定 (Interfaces & Software)

PC 雲端操作軟體FOBA MarkUS 或 FOBA Draw（需安裝在獨立、外部選配的 Windows 10 PC 上執行）
支援工業通訊線乙太網路協定（TCP/IP）、Profibus、Profinet、EtherCAT 控制

電力需求與環境耐受規格 (Utility & Physical Data)

電力要求L/N/PE 100 – 240 VAC, 50/60 Hz（支援全球寬電壓）
全機耗電量• 機型 Y.0100 / Y.0200 / Y.0300 / Y.0201：400 VA
• 機型 Y.0500：700 VA（因高功率驅動）
防護等級 (IP Rating)• 雕刻模組（雷射頭）：IP54 標準防塵防潑水
• 供電模組（主控箱）：常規機型 IP21 | Y.0201 機型 IP20 | Y.1000 機型 IP22
冷卻系統高效風冷式，內建自動過熱保護調適機制
工作環境條件工作溫度：5 - 35°C | 工作濕度：10 - 90%，處於非冷凝狀態
核心組件重量• 雕刻模組（雷射頭）： 常規約 8 公斤 / Y.0201 緊湊型僅 5 公斤
• 電源模組（主控箱）： 常規約 20 公斤 / Y.1000 控制箱約 25 公斤

供貨範圍與選配功能 (Scope of Delivery & Options)

📦 標準交貨範圍

  • 光纖雷射雕刻機（含預選之雷射功率與核心雕刻頭）
  • 高靈活性調諧模式（可選高 Q 值調諧 High Q-tune 或 高 S 值調諧 High S-tune）
  • 原廠內建式引導指示雷射

🛠️ 視覺與周邊選配件

  • IMP 視覺相機系統： 完整整合於 CP10 雕刻頭內，用於高精度對齊與打標前零件檢測
  • 適用於 IMP 與「即拍即用 (Point & Shoot)」視覺系統的專用照明組件
  • 工業級高光煙霧與微粒排氣抽濾系統
* 實際的雷射雕刻標記面積、雕刻產能與速度表現，會高度取決於工件材料、表面反光度以及具體的工業自動化整合場景。
